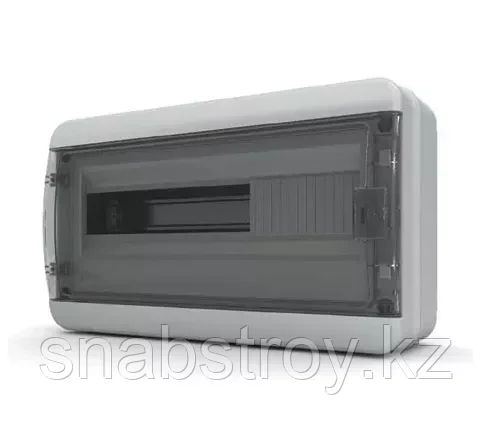

ЩРН-П 18 IP65 Tekfor (1)

Пластиковый распределительный щит для настенного монтажа, с высокой степенью защиты от пыли и влаги IP65, предназначен для настенного монтажа в помещениях разного назначения и используется для установки модульных устройств на DIN-рейку. (Размер: 245x408x67).

Особенностью конструкции щита являются: крышка щита при помощи специальных винтов-шарниров может открываться без полного снятия, что упрощает обслуживание щита; лицевые панели, устанавливаемые в крышку щита, позволяют обеспечить быстрый доступ к установленным элементам; съемная планка с эластичными мембранами обеспечивает удобное введение кабеля и труб как с использованием сальников так и без них; кронштейн крепления DIN-рейки второго уровня обеспечивает возможность установки устройств разной высоты в трех уровнях; расстояние между DIN-рейками может регулироваться в трех положениях 125, 150 и 175 мм; пластиковые быстро закручиваемые винты крышки щита; дверца имеет возможность установки замка для ограниче ния доступа в щит; простое и быстрое изменение направления открытия дверцы путем переворачивания крышки; клеммы PE/N защищены от прикосновения; корпус имеет четыре точки крепления к стене, закрываемые заглушками, также для точного монтажа имеется разметка крепежных отверстий с задней стороны щитка; соединяемые кронштейны для крепления DIN-рейки, что позволяет монтаж на стенде; модульная заглушка для пустых модулей; на днище щита предусмотрены отверстия под саморезы; DIN-рейка имеет восемь положений (в кронштейне 7), обеспечивая установку устройств, с глубиной от 53 до 85 мм. Крепление DIN-рейки к кронштейну может осуществляться без использования самореза;

Технические характеристики

степень защиты: IP65

Класс электроизоляции:  II

Цвет: белый RAL 7035

Материал:  самозатухающий термопластик, обладающий стойкостью к воспламенению при воздействии нагретой до температуры 650 °С проволокой (испытание по ГОСТ 27483 (МЭК 60 695-2-1))

Рабочие температуры: от –25 до +60 °С

Межосевое расстояние между рядами: 125 мм? 150 мм, 175 мм.

Максимальная высота модульных устройств для установки в щит: от 53 мм до 85 мм

Используемый размер оцинкованной DIN-рейки: 35 × 7,5 мм

Щиты изготавливаются согласно стандарта: ГОСТ Р 50827 (МЭК 670)

Комплектация щита включает в себя: заглушку отверстий крепления щита, заглушку модульную для пустых модулей, оцинкованную DIN-рейку, кронштейны для крепления DIN-рейки, клеммные шины (две), держатель клеммных шин, маркировочную ленту.
